Döner Blade (Pervane) Kompresör

(0 oy)

Dönen bir pervane tasarımı, bir (şaft) rotor silindir içinde, ama döner silindirin merkezi eksenleri ve şaft özdeş değildir. Dönen (şaft) rotor kayan kanatları kabul birkaç hassas işlenmiş Yivlidir. mil döndükçe, bu kanatları merkezkaç kuvveti tarafından silindir karşı zorlandılar. Benzin, kanatları süpürme çevresinde emme hattından kompresör girerken. kanatları silindir etrafında gaz güç olarak rotor Çünkü silindir merkezli değil, uzay gaz içeren azalır.

Sonuç gaz sıkıştırma. Zaman gaz minimum hacmi ve maksimum sıkıştırma ulaştığında, tahliye limanına dışarı zorlanır. Bu sistemin temizlenmesi hacmi çok sıkıştırma verimliliği çok yüksek düşüktür. Dönen pervane kompresörler sık kaskat sisteminin ilk aşaması için kullanılır. Rotary vane kompresörler iki ile sekiz arasında kanatları olabilir; büyük sistemlerde daha bıçaklar var. doğru bir zemin ve pürüzsüz veya kaçak ve aşırı yıpranma neden olacaktır olmalıdır silindir duvar olduğunu bıçağın kenarı. Bıçak da tam rotorda yuvasına uygun olmalıdır. Açıklama: Resim

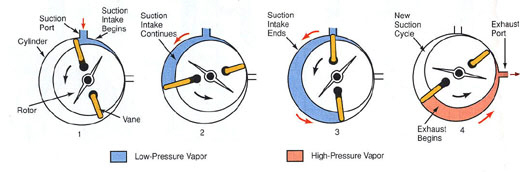

Şekil 6-9: A döner bıçağı kompresör. Siyah rotor dönme yönü oklar. Kırmızı akım buhar oklar göstermektedir soğutucu.
